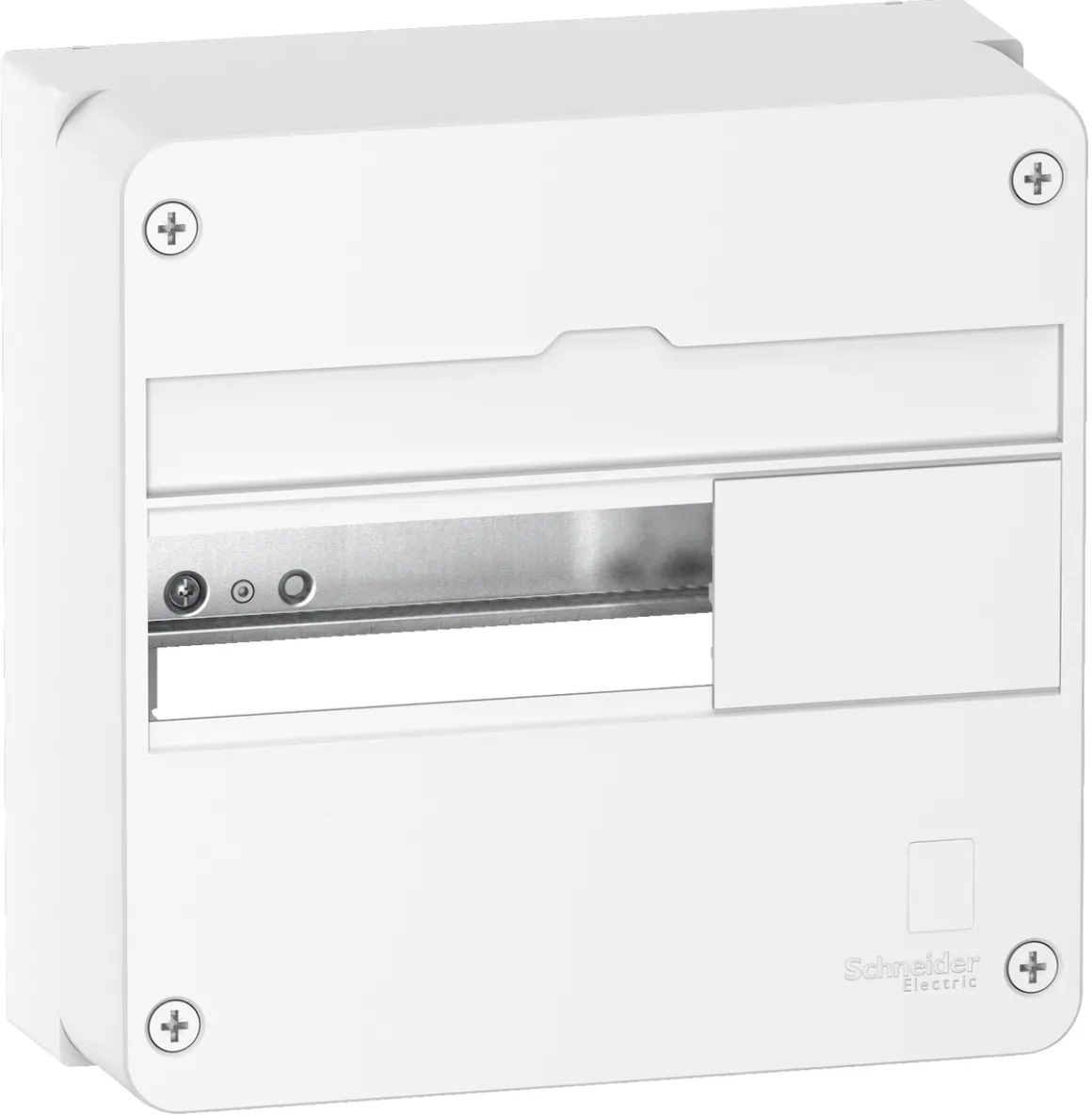

Normkapsling med DIN-skena, Schneider Resi9 CX

• För utanpåliggande montering – finns i 1,2 och 3-raders utförande med 13 modulplatser per rad.

• Schneider normcentral Resi9 CX – komplett med DIN-skena, noll- och jordplint.

• Designad normkapsling – belönad med Red Dot Design Award 2016.

• IP30 för montering inomhus, dörr säljs separat. Får endast installeras av behörig elektriker.

• Schneider Resi9 underlättar installation och underhåll av din elcentral.

Elegant normkapsling i diskret vit färg (RAL9003). Belönad med Red Dot Design Award 2016. Kapslingen har 13 modulplatser per rad och förmonterad DIN-skena samt jord- och nollplint. Får endast installeras av behörig elektriker.

Standardstorlek
Enheterna i normcentralen kallas för moduler och håller standardicerade mått. Det går därför att blanda komponenter från olika tillverkare i samma central. Varje modul är 17,5 mm bred och det ryms 13 modulplatser per rad i Schneiders normcentral.

Standardiserat fäste
Fästet för modulenheterna kallas för DIN-skena och medföljer. Det är ett standardiserat fäste för montering av komponenter i elcentraler. Komplettera med huvudbrytare, jordfelsbrytare, automatsäkringar och fasskenor för att få en komplett elcentral.

För inomhusbruk
Kapslingen håller IP-klass 30 och är till för montering inomhus. Med dörr monterad (säljs separat) uppnår den IP40.

Förmonterade jord- och nollplintar
I centralen finns förmonterade skruvplintar för neutral och jord. Antal anslutningar är anpassede utifrån hur stor normkapsling du väljer.

1-Rad: Neutral, upp till 3 x 25 mm2 + 11 x 4 mm2 Jord, upp till 3 x 25 mm2 + 11 x 4 mm2

2-Rad: Neutral, upp till 3 x 25 mm2 + 21 x 4 mm2 Jord, upp till 3 x 25 mm2 + 21 x 4 mm2

3-Rad: Neutral, upp till 3 x 25 mm2 + 4 x 16 mm2 + 21 x 4 mm2 Jord, upp till 3 x 25 mm2 + 21 x 4 mm2

Medföljer i Schneider normkapsling

Täckbricka

Stöd för anslutningsplint

Jordplint

Neutral plint

DIN-skena

Front (dörr sälj separat)

Etikettskydd

Märkningsetikett

Schneider Electric Resi9
Schneider Resi9 – en komplett serie komponenter för elcentraler. Med Resi9 får du smarta funktioner och genomtänkt design som förkortar installationstiden och underlättar vid underhåll av din elcentral.

Installeras av behörig elektriker
Schneiders elcentral är tänkt för fast installation och ska installeras av behörig elektriker. Bor du i Uppsala eller Stockholm kan du anlita en av våra auktoriserade elektriker på www.clasfixare.se.

Produktspecifikationer
